可插拔光模块内置光通道监控的热管理设计

概述

在 QSFP、OSFP、XPO 及下一代可插拔模块内部集成光通道监控（OCM）功能，需要精确的温度控制，以维持波长准确性、光功率测量稳定性、探测器灵敏度和长期校准可靠性。随着 800G、1.6T 及更高速率网络将越来越多的功能集成至紧凑型模块中，热电制冷器——如塔克热系统的 OptoTEC™ MBX 系列——有助于稳定对温度敏感的 OCM 组件，包括阵列波导光栅（AWG）、滤波器、探测器阵列和参考激光器。

可插拔光模块内部光通道监控的设计挑战

随着网络向 800G、1.6T 乃至更高速率演进，设计工程师被要求在相同的可插拔模块外形规格内实现更多功能，包括对每个通道性能进行实时监控。光通道监控（OCM）为每个波长的功率、对准状态和信号裕量提供关键的可视性，能够在问题演变为中断故障之前加以检测和纠正。

业界正越来越多地将 OCM 功能直接集成至 QSFP、OSFP 及 eXtra-dense Pluggable Optics（XPO）等下一代外形规格的可插拔光模块中，而不再单纯依赖线路系统层面的机架式 OCM。这些“更智能”的可插拔模块不仅需要完成比特传输，还需监控自身的光学性能，并将相关数据上报至主机系统和控制器。

由于可插拔模块是大多数链路连接和故障发生的地方，在其中嵌入 OCM 功能可实现精细化的每端口可视性、更快的故障定位，以及面向大规模 AI 和云数据中心自动化系统所依赖的实时光学健康数据。嵌入式 OCM 正在从差异化竞争优势演变为基本功能要求。

可插拔模块内置 OCM 的功能要求

集成 OCM 需要在小尺寸、低功耗的前提下提供可操作的可视性，具体包括：

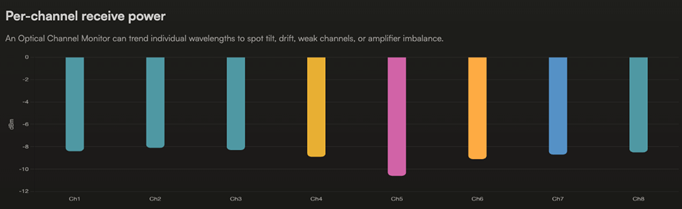

• 每通道光功率监控
• 与 ITU 波长网格的波长对准
• 链路健康状态与裕量报告

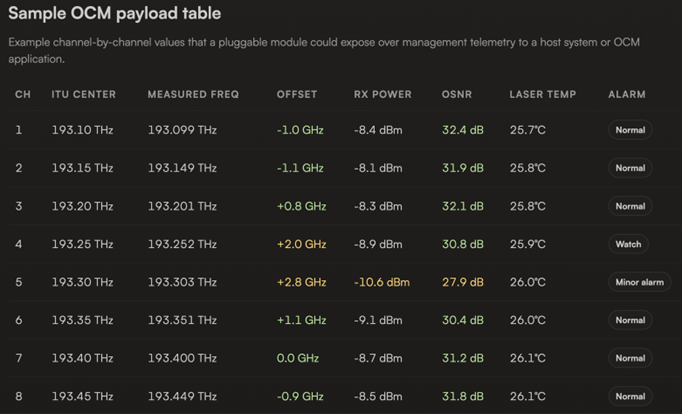

• 向主机系统提供遥测数据，用于闭环优化（功率均衡、波长调谐、预防性维护

为在可插拔模块内实现上述功能，模块设计师必须集成以下组件：用于频谱分析的微型 AWG（阵列波导光栅）或光学滤波器；用于并行监控多个通道的探测器阵列；以及用于长期维持测量精度的片上参考激光器或其他校准结构。波长响应、插入损耗、响应度、暗电流和参考源稳定性均对温度高度敏感。然而，OCM 必须与数字信号处理器（DSP）、驱动 IC 和高功率激光器共处于同一受限空间内。

高速可插拔模块内部的热学实际情况

从设计工程师的角度来看，设计约束条件仍然包括：

• 严格的主机功率限制，为 OCM 及其温度控制等辅助功能留有的余量极为有限
• 内部空间和 Z 轴高度受限，对光学、机械和热管理方案形成制约
• 高性能 DSP、驱动芯片和激光器产生大量自身热量
• 苛刻的可靠性和寿命要求，即便在工作温度不断升高的情况下也不例外

在此环境下，OCM 组件受温度的直接影响表现为：

• 光学滤波器和 AWG 若未经温度稳定处理，波长将发生漂移，导致通道功率和波长测量精度下降
• 探测器随温度升高噪声增大，限制了灵敏度，并使信噪比（SNR）及有效动态范围降低
• 参考激光器需要稳定的工作温度，以维持用于校准的波长准确性

若无温度稳定措施，出厂校准表将无法在现场条件下保持有效，嵌入式 OCM 也将无法达到用户对可插拔光模块所期望的精度水平。

热电制冷器对 OCM 精度的关键作用

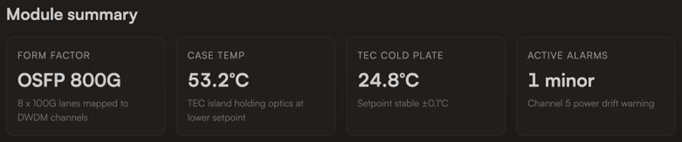

为确保 OCM 功能在模块全生命周期内保持一致，关键光学元件必须维持在严格控制的温度下，且该温度通常需独立于模块壳体温度或环境温度。热电制冷器（TEC）通过以下方式实现这一控制:

• 主动将热量从 AWG、滤波器、探测器和参考激光器等敏感组件中泵出
• 实现精细温度设定点，在主机和环境条件变化的情况下，稳定波长对准状态和探测器性能
• 以紧凑的全固态器件形式提供上述控制能力，可直接集成至可插拔模块内部的光学子组件中

主动热管理架构与 OCM 精度密不可分。塔克热系统的 OptoTEC™ MBX 系列热电制冷器不仅能够针对现代可插拔模块的实际设计需求提供局部化、高精度的温度控制，还能满足外形规格、功耗和热阻预算的要求。

MBX 系列专为空间受限的光电模块而设计，通常是大多数具备 OCM 功能的可插拔模块的首选方案。

MBX 器件具备以下特点：

• 超小封装尺寸，最小可达 1.5×1.8mm
• 高制冷功率密度，功耗低
• 超薄外形，兼容 QSFP、OSFP 及同类模块内部严格的 Z 轴高度限制
• 简化子组件或小型载板集成的机械配置，降低叠层复杂度
• 围绕 OCM 光学组件实现专用温度控制，无需对整个模块重新布局


通过 MBX 系列热电制冷器平衡性能、功耗与封装

对于将 OCM 集成至 QSFP/OSFP 级及下一代可插拔模块的设计工程师而言，热学设计是实现测量精度和重复性的核心。温度敏感组件必须与模块内部苛刻、动态变化的热环境相隔离。塔克热系统的 OptoTEC™ MBX 系列热电制冷器提供紧凑、低功耗的局部温度控制，专为主流 OCM 应用量身定制。

OptoTEC™ MBX 系列热电制冷器为模块供应商提供了一套结构化的热管理工具，可将 OCM 功能直接嵌入收发器中。MBX 热电制冷器适用于主流 OCM 元件（AWG、滤波器、探测器阵列、参考激光器），优先满足低功耗条件下良好稳定性的需求。

正在将OCM设计成可插拔模块？请联系我们，评估MBX TEC在您的OCM子组件中的适用性。
