TTS 如何以高精度与高重复性测量热电模块性能

作者：Dr. Jeff Hershberger，TTS 资深科学家

为什么性能检测很重要

准确检测热电制冷器（TEM 或 TEC）的性能，对于验证制冷能力、确认产品质量、以及确保设计目标与实际应用表现一致至关重要。
本文将介绍 TTS 如何检测热电模块的关键性能参数，并说明在提升测试准确性方面如何应对常见挑战。

关键性能参数

对于每个热电制冷器， TTS 都会对如下参数进行检测：
•    温差（ΔT = Th − Tc）
•    最大温差（ΔTmax，条件：Qc = 0）
•    冷端热负载（Qc）
•    最大制冷量（Qmax，条件：ΔT = 0）
•    制冷效率（COP = Qc /（V × I））

这些检测共同定义了热电制冷器的性能曲线（performance envelope）——即在不同电输入条件下，制冷量（Qc）与温差（ΔT）之间关系所对应的工作区域。

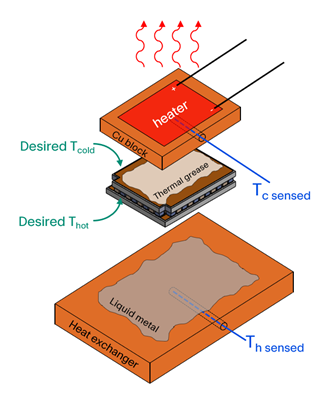

测试挑战与 TTS 的解决方案

由于多种物理因素，热电制冷器性能的精确测量较为复杂，主要包括：

1.    传感器与被测表面之间的热阻
2.    导线造成的热传导
3.    环境热交换

为尽量降低这些影响，TTS 采用了多项关键技术：

•    使用高导热界面材料以降低热阻
•    引入“控制用热电制冷器（control TEM）”来均衡导线温度
•    在低于 0.13 Pa 的真空环境中进行测试，以消除对流换热与空气导热带来的热传递影响


这些改进显著提升了性能数据的重复性与准确性——这对于 OEM 资质认证以及批次验收测试至关重要。


与 OEM 测试要求对齐

不同客户对性能的定义可能不同。有些 OEM 会在固定热端温度（Th）下指定 ΔTmax 与 Qmax；另一些则更关注在特定应用条件下的效率或功耗。

TTS 的测试平台能够精确复现这些环境，从而验证设计计算结果，并确保不同批次热电制冷器在生产上的一致性。


研发测试与量产测试

TTS 运行两套互补的测试系统：

•    研发测试平台：使用独立且可单独控制的“控制 TEM”，以实现最高的测量准确性。
•    量产测试平台：共享同一电源以提高测试产量，同时保持测量精度。

两套系统都能提供 OEM 级热电性能验证所需的一致性与准确性。

总结

能够开展全面 TEC 性能测试的公司并不多，而能达到 TTS 所展示精度水平的更是少数。通过先进的测试方法、严格的环境控制以及面向具体应用的验证，TTS 确保每一片热电制冷器都符合规格要求——帮助 OEM 更有信心地进行产品设计。
