Optische Transceiver
Präzise Temperaturregelung für Hochgeschwindigkeitsdaten
Optische Transceiver sind Schlüsselkomponenten moderner Telekommunikations-, Rechenzentrums- und Hochleistungsnetzwerke. Sie übernehmen den Empfang, die Umwandlung und die Übertragung elektrischer Signale in optische Signale – und umgekehrt – und ermöglichen so extrem hohe Datenraten über Glasfaserverbindungen.
Mit dem steigenden Bedarf an höheren Bandbreiten, geringeren Latenzen und energieeffizienten Netzwerken – insbesondere in AI-Clustern, Hyperscale Data Centers und 5G/6G-Infrastrukturen – wachsen auch die Anforderungen an die thermische Stabilität optischer Transceiver.
Laserquellen in optischen Transceivern
Halbleiterlaser bilden das Herzstück optischer Sender. Je nach Anwendung kommen unterschiedliche Lasertypen zum Einsatz:
- Fabry-Pérot-Laser (FP)
Weit verbreitet in kostensensitiven Anwendungen der optischen Datenübertragung. - Distributed Feedback Laser (DFB)
Laserdioden mit integrierter Gitterstruktur zur Erzeugung einer sehr schmalen und stabilen Wellenlänge – unverzichtbar für DWDM-Systeme in Glasfasernetzen. - VCSEL (Vertical-Cavity Surface-Emitting Laser)
Hocheffiziente, kostengünstige Laser für Kurzstrecken-Datenübertragung, Datenzentren und optische Sensorik.
Die Auswahl der Laserdiode hängt unter anderem von Übertragungsdistanz, Datenrate, Bandbreite, Leistungsaufnahme, Wellenlänge, Kosten und Zuverlässigkeit ab.
Warum Temperaturstabilität entscheidend ist
Die Wellenlänge und Ausgangsleistung von Laserdioden sind stark temperaturabhängig. Schon geringe Temperaturschwankungen können zu:
- Wellenlängenverschiebungen
- Signalverlusten und Bitfehlern
- verringerter Reichweite
- reduzierter Lebensdauer der Laserdiode
führen. Eine hochpräzise Temperaturregelung ist daher essenziell für stabile und normkonforme Transceiver-Systeme.
Thermoelektrische Kühlung für optische Transceiver
Thermoelektrische Kühler (TECs) sind die bevorzugte Technologie zur Temperaturregelung von Laserdioden in optischen Transceivern. Sie bieten:
- bidirektionalen Betrieb (Heizen & Kühlen)
- schnelle Reaktionszeiten
- hohe Regelgenauigkeit
- kompakte Bauform
- geringe Leistungsaufnahme
- vibrations- und wartungsfreien Betrieb
und lassen sich problemlos in verschiedenste Laser- und Transceiver-Packages integrieren.
Gängige Transceiver- und Laser-Packages
Optische Laser für Telekommunikationsanwendungen sind in unterschiedlichen Bauformen verfügbar, darunter:
- Butterfly-Package – Industriestandard für Hochleistungs-Laser
- TOSA (Transmitter Optical Sub-Assembly) – wandelt elektrische Signale in optische
- ROSA (Receiver Optical Sub-Assembly) – wandelt optische Signale in elektrische
- BOSA – bidirektionale Kombination aus TOSA und ROSA
- Pigtailed-Package – Laserdiode mit integrierter Anschlussfaser
- MSA-konforme Packages – standardisierte Bauformen zur Systemkompatibilität
Für all diese Bauformen sind mikro-thermoelektrische Kühler ideal geeignet.
Optical Transceiver Cooling
Lösungen von Tark Thermal Solutions
Tark Thermal Solutions entwickelt hochintegrierte thermoelektrische Kühllösungen für optische Transceiver, die höchste Temperaturstabilität bei minimalem Bauraum bieten.

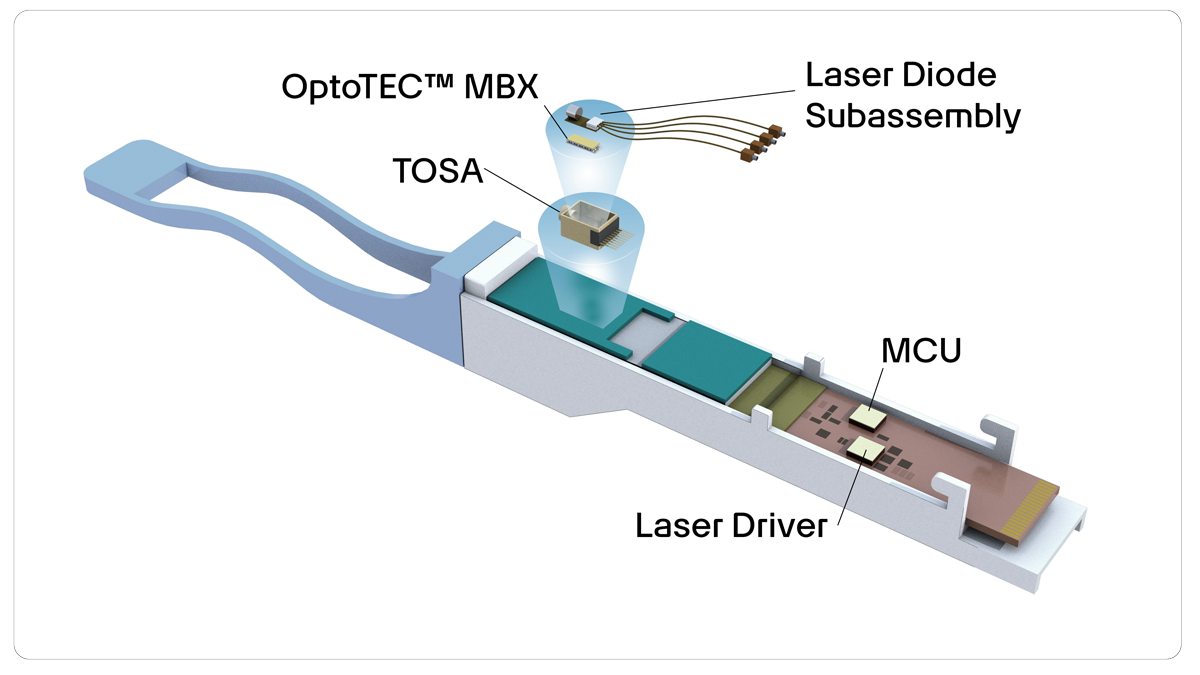

OptoTEC™ MBX Serie
Mikro-TECs für extrem kompakte Transceiver-Designs mit hoher Leistungsdichte – ideal für moderne Datenzentren und AI-Cluster.
OptoTEC™ OTX/HTX Serie
Leistungsstarke Peltier-Module für präzise Temperaturregelung von Laserdioden in optoelektronischen Anwendungen mit begrenztem Einbauraum.
Diese Lösungen ermöglichen eine konstante Wellenlänge, hohe Signalqualität und maximale Zuverlässigkeit über die gesamte Lebensdauer des Transceivers.
