医疗 X 射线系统的热管理：更清晰诊断背后隐藏的散热挑战

许多先进的 CT 扫描仪和 C 型臂系统都面临着一个隐藏的工程挑战：用于诊断成像的 X 射线束，同时也是系统中热负载最高的过程之一。
输入 X 射线管的能量中，只有很小一部分转化为有效的成像输出，大部分能量最终转化为废热。在实际运行的系统中，热负载可高达 5 kW。

对于一台结构紧凑、快速运动且对安全性要求极高的设备而言，这是相当大的热量。如何有效管理这些热量，会直接影响医院最关注的三个方面：图像质量、可靠性和正常运行时间。

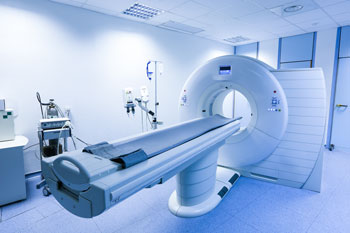

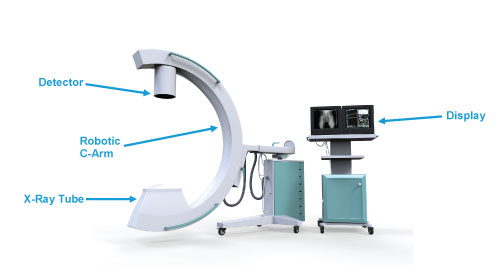

在 CT 扫描仪进行 X 射线检查时，X 射线管和探测器都会围绕人体旋转。

为什么热量是高质量成像的敌人

成像系统内部的温度变化可能会产生热噪声，而热噪声会影响临床医生希望捕捉到的图像细节。

X 射线管内部的阳极承受着最大的热负载，需要持续、稳定地进行制冷，才能在数千次扫描过程中保持稳定性能。系统另一端的探测器通常热负载较低，但为了确保图像分辨率和稳定性，对温度控制精度的要求反而更高。

因此，目标不仅仅是将热量散去。真正的目标是始终保持整个系统各处的温度稳定。

为什么风冷已经无法满足要求

医疗成像系统正变得越来越紧凑，而功率密度却持续提高。在许多先进系统中，仅靠散热器和风扇已经无法达到所需的热管理水平。

因此，液体冷却已经成为高性能 X 射线成像设备的首选方案。与传统风冷相比，液体冷却能够更高效地将热量从热源带走，应对峰值热负载，降低运行噪音，并帮助工程师解决系统内部空间有限带来的布局难题。

通常采用两种液体冷却架构：

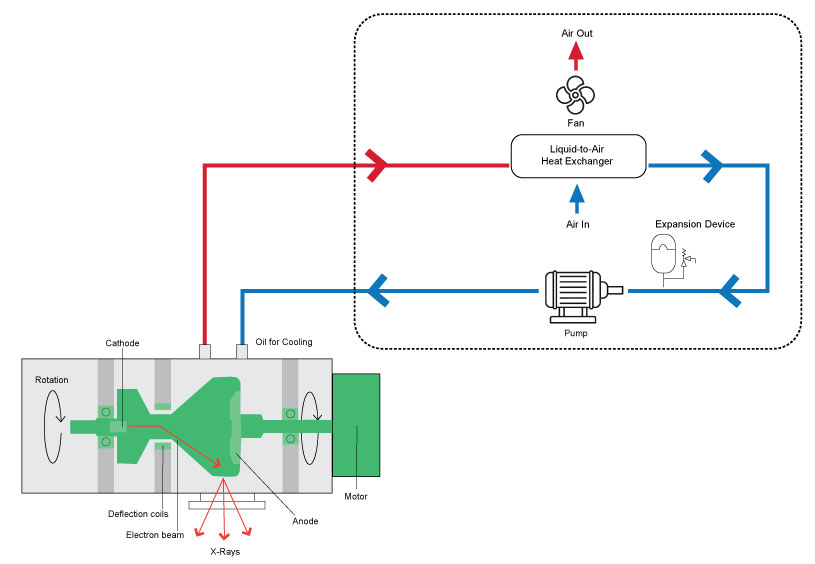

液体到空气系统：使冷却液在设备内部循环，并通过热交换器将热量散发到周围空气中。
液体到液体系统：利用设施水或其他二级液体回路处理更高的制冷负载。

冷却液的选择同样非常重要。双极 X 射线管需要采用介电油等非导电液体，因为冷却液会暴露于电势环境中。单极 X 射线管设计通常可以采用水/乙二醇混合液。

换句话说，冷却液并不是根据偏好进行选择，而是由系统的电气、热管理和机械要求决定。

为什么客制化液体冷却方案非常重要

医疗 X 射线设备很少能够沿用标准化的制冷方案。

每套系统都有不同的热负载、空间限制、机械应力、冷却液要求、压力条件、工作温度和可靠性目标。因此，高性能成像设备通常需要采用客制化液体冷却系统，而不是标准的现成设备。

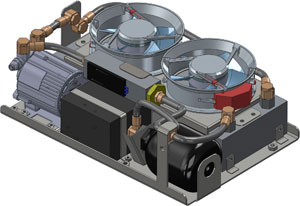

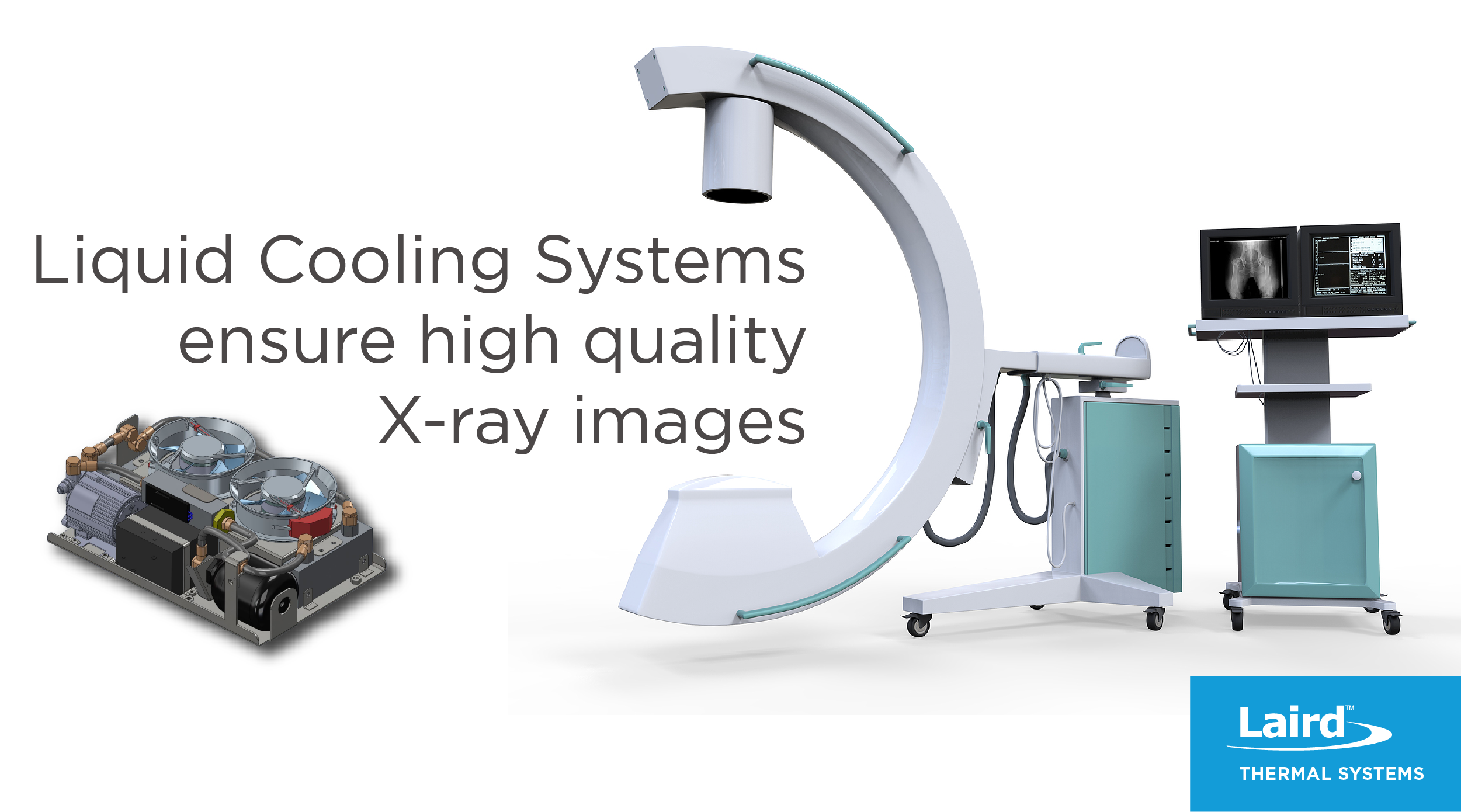

塔克热系统（Tark Thermal Solutions）可针对水、水/乙二醇、介电油以及添加腐蚀抑制剂的冷却液设计定制液体冷却系统。这些系统可支持多个液体回路、多种压降设置、高工作温度以及精确的温度控制。

工程开发过程可包括现场概念设计、热建模、机械设计、电气设计、快速原型制作以及针对医疗行业合规要求进行的验证测试。
对于医疗成像设备 OEM 厂商而言，这一点至关重要，因为热管理并不仅仅是对某个元件进行制冷，而是需要设计一套完整的系统，以确保设备在要求严苛的临床环境中保持成像质量、长期可靠性和正常运行时间。


容易被低估的关键部件：泵

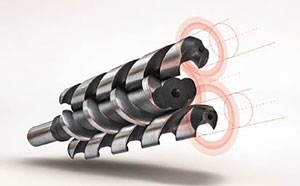

泵是整个液体制冷回路中最关键的部件之一。

在 X 射线系统中，泵负责驱动冷却液流经热交换器，帮助将热量从 X 射线管及其他敏感元件带走。泵的性能会直接影响整个液体冷却系统的效率和可靠性。

这一点对于高性能成像系统尤为重要，因为泵可能需要承受较高的旋转速度、压力要求以及机械应力。根据系统设计的不同，可能需要使用定制泵，以支持高达 30 L/min 的流量、29～145 psi 的压力以及 10～75 G 的运行条件。

泵是发生故障时唯一会导致成像立即停止的部件。因此，泵的设计不能作为系统开发后期才考虑的问题，而应当成为整个系统设计的起点。

即使在结构紧凑且热管理和机械要求严苛的系统中，泵也必须在长时间运行过程中保持稳定一致的流量和压力。当其他部件发生故障时，系统仍能保持可靠运行一段时间，从而实现安全停机，并避免成像系统遭受代价高昂的损坏。

塔克热系统针对医疗成像、工业设备和安检扫描系统等关键应用开发先进的液体冷却系统泵。这些泵专为要求严苛的工作环境而设计，可提供可靠的制冷和流体管理性能，并具备强大的输出能力、双电压兼容性、全球电源频率支持以及全浸没式油泵设计等特点，有助于防止湿气和热量对泵造成影响。

泵能够可靠运行，制冷回路才能可靠运行。而制冷回路能够可靠运行，成像系统才能更有效地避免过热、停机和性能下降。

结论

更出色的医疗成像不仅取决于探测器、光学系统和软件，还取决于如何在尺寸不断缩小的高性能设备内部，有效控制一个主要热源。

正确设计热管理系统，能够实现更清晰的图像、更长的设备使用寿命，并确保系统在患者需要时保持正常运行。

热量是医疗成像系统中隐藏的另一半。从设计之初就充分考虑热管理，至关重要。
